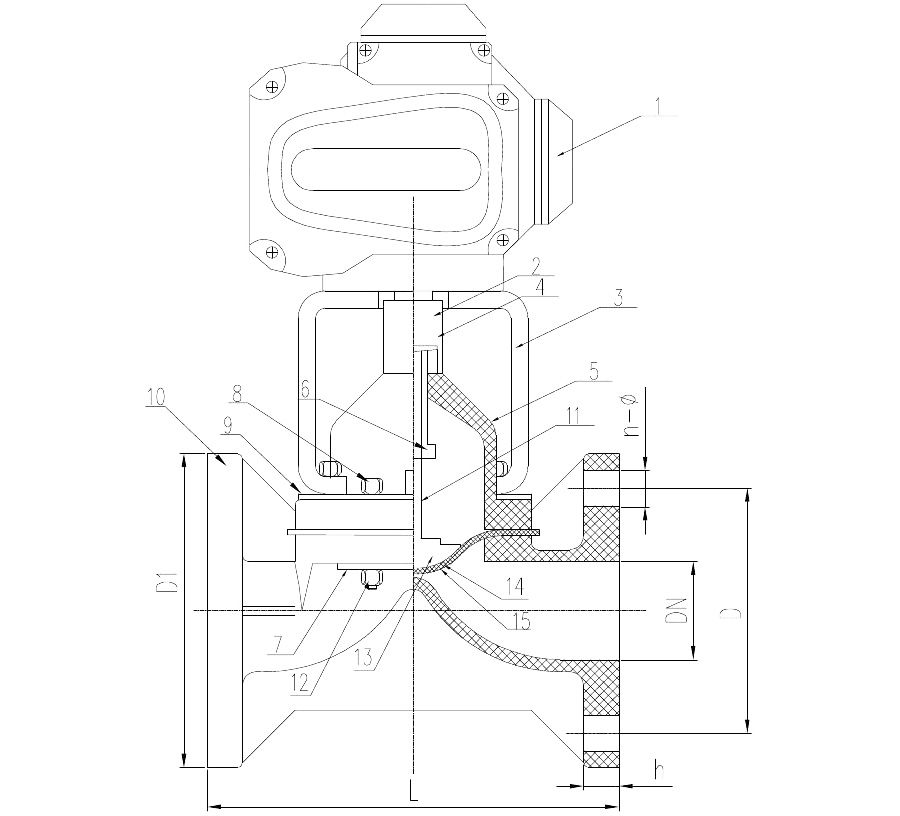

| 零件材質表 |
|
序號 |
名稱 |
材質 |
數量 |
|
1 |
電動頭 |
合金 |
1 |
|
2 |
連接桿 |
鋼? |
2 |
|
3 |
電、氣動支架E |
鐵 |
1 |
|
4 |
連接銷 |
鋼 |
1 |
|
5 |
閥蓋 |
PPH,CPVC,UPVC,FRPP,PVDF |
1 |
|
6 |
閥桿螺母 |
鍍銅 |
1 |
|
7 |
下壓板 |
Q345 |
2 |
|
8 |
螺絲 |
鋼、不銹鋼 |
4 |
|
9 |
上壓板? |
Q345 |
2 |
|
10 |
閥體 |
PPH,CPVC,UPVC,FRPP,PVDF |
1 |
|
11 |
閥桿 |
鋼、不銹鋼 |
1 |
|
12 |
螺帽 |
鋼、不銹鋼 |
4 |
|
13 |
閥瓣 |
PPH，CPVC，UPVC, FRPP,PVDF/ 鑄鐵? |
1 |
|
14 |
橡膠型 |
EPDM, FPM |
1 |
|
15 |
膜片 |
F46 |
1 |
| 外形尺寸表 |
|
規格DN |
D1 |
D |
L |
h |
n-Φ |
|
15 |
95 |
65 |
126 |
14 |
4-Φ14 |
|
20 |
113 |
75 |
146 |
18 |
4-Φ14 |
|
25 |
114 |
85 |
148 |
18 |
4-Φ14 |
|
32 |
135 |
99 |
160 |
18 |
4-Φ18 |
|
40 |
145 |
110 |
183 |
20 |
4-Φ18 |
|
50 |
159 |
125 |
211 |
22 |
4-Φ18 |
|
65 |
180 |
145 |
252 |
24 |
4-Φ18 |
|
80 |
195 |
160 |
298 |
24 |
8-Φ18 |
|
100 |
216 |
180 |
353 |
28 |
8-Φ18 |
|
125 |
245 |
210 |
397 |
30 |
8-Φ18 |
|
150 |
280 |
240 |
455 |
30 |
8-Φ23 |
|
200 |
338 |
295 |
570 |
40 |
8-Φ23 |
|
250 |
397 |
352 |
686 |
38 |
12-Φ23 |
|
300 |
445 |
400 |
685 |
37 |
12-Φ23 |
